Bagaimana cara merancang bagian casting die dinding yang tebal?

Hai! Sebagai pemasok casting die, saya sudah berada di tengah -tengah industri selama beberapa waktu. Mendesain bagian casting yang tebal - dinding casting bisa sedikit kepala - scratcher, tetapi dengan tahu yang tepat - bagaimana, itu benar -benar bisa dilakukan. Di blog ini, saya akan membagikan beberapa tips dan trik tentang cara merancang bagian -bagian ini secara efektif.

Pertama, mari kita mengerti apa bagian casting tebal - dinding casting. Biasanya, ketika kita berbicara tentang dinding tebal, kita melihat bagian -bagian di mana ketebalan dinding secara signifikan lebih besar dari apa yang khas dalam casting mati biasa. Ini dapat menghadirkan beberapa tantangan unik, tetapi juga beberapa peluang untuk aplikasi tertentu.

Pemilihan materi

Salah satu hal pertama yang perlu dipertimbangkan saat merancang bagian -bagian casting di dinding tebal adalah bahannya. Bahan yang berbeda memiliki sifat yang berbeda, dan sifat -sifat ini dapat sangat mempengaruhi proses casting dan bagian terakhir. Misalnya, aluminium adalah pilihan populer dalam casting die. Ringan, memiliki ketahanan korosi yang baik, dan relatif mudah dilemparkan. Namun, ketika datang ke bagian dinding yang tebal, kita perlu menyadari laju penyusutannya selama pemadatan.

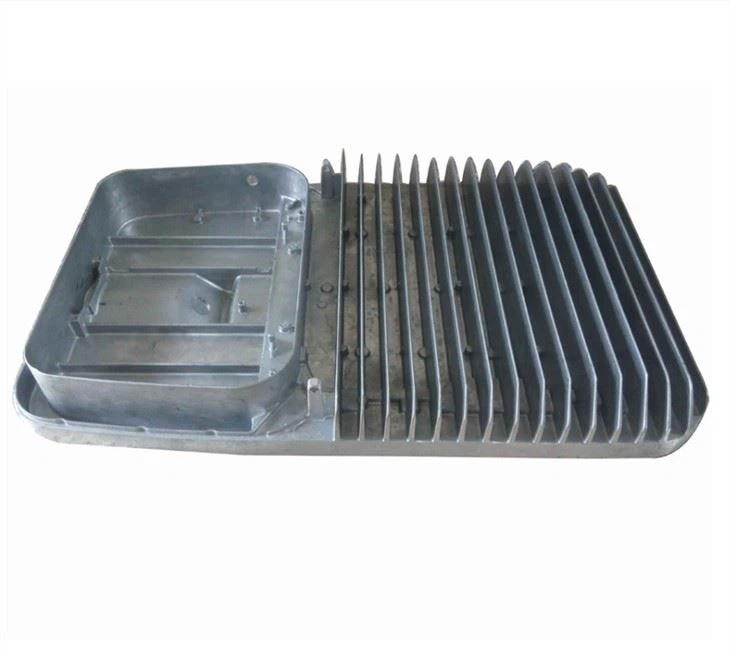

Paduan tembaga adalah pilihan lain. Mereka menawarkan kekuatan tinggi dan konduktivitas termal yang sangat baik. Jika Anda mendesain aLampu Housing Heat Wastafel, misalnya, paduan tembaga bisa menjadi pilihan yang tepat karena dapat secara efektif menghilangkan panas. Tetapi paduan tembaga lebih mahal dan bisa sedikit lebih sulit untuk dilemparkan karena titik leleh mereka yang lebih tinggi.

Magnesium juga digunakan dalam casting die. Ini adalah logam casting yang paling ringan dari casting, yang bisa menjadi keuntungan besar dalam aplikasi di mana beratnya menjadi perhatian. Namun, magnesium sangat reaktif, sehingga penanganan dan pemrosesan yang tepat sangat penting saat menggunakannya untuk bagian dinding yang tebal.

Desain untuk castability

Saat merancang bagian casting yang tebal - dinding casting, kita perlu mengingat castility. Salah satu faktor utama adalah geometri bagian. Hindari sudut tajam dan perubahan mendadak dalam ketebalan dinding. Sudut -sudut yang tajam dapat menyebabkan konsentrasi stres selama proses pengecoran, yang menyebabkan retakan di bagian akhir. Sebaliknya, gunakan sudut bulat dengan jari -jari yang cukup.

Transisi bertahap antara ketebalan dinding yang berbeda juga penting. Jika ada perubahan tiba -tiba dari dinding tipis ke dinding tebal, itu dapat menciptakan masalah selama pemadatan. Logam cair di bagian tebal akan memakan waktu lebih lama untuk dikuatkan daripada di bagian tipis, yang dapat mengakibatkan cacat penyusutan.

Aspek lain dari desain untuk castability adalah penempatan gerbang dan ventilasi. Gerbang adalah saluran yang melaluinya logam cair memasuki rongga die, dan ventilasi memungkinkan udara dan gas untuk keluar. Untuk bagian dinding yang tebal, gerbang harus berukuran dan diposisikan dengan benar untuk memastikan bahwa logam cair mengisi rongga secara merata. Jika gerbang terlalu kecil, logam mungkin tidak mengalir dengan lancar, menyebabkan pengisian yang tidak lengkap atau penutup dingin. Jika terlalu besar, dapat menyebabkan turbulensi berlebihan pada logam cair, yang dapat menjebak gas dan menghasilkan porositas.

Pendinginan dan pemadatan

Pendinginan dan pemadatan adalah proses penting dalam casting die, terutama untuk bagian dinding yang tebal. Karena bagian dinding tebal membutuhkan waktu lebih lama untuk dingin, kita perlu mengelola laju pendingin dengan hati -hati. Pendinginan yang tidak merata dapat menyebabkan tekanan internal, melengkung, dan cacat penyusutan.

Salah satu cara untuk mengontrol laju pendinginan adalah dengan menggunakan saluran pendingin di dadu. Saluran -saluran ini dapat dirancang untuk mengarahkan aliran pendingin, seperti air atau minyak, di sekitar area dadu di mana bagian dinding tebal berada. Dengan menyesuaikan laju aliran dan suhu pendingin, kami dapat memastikan bahwa bagian dinding tebal dingin pada laju yang lebih seragam.

Kita juga perlu mempertimbangkan urutan pemadatan. Pada bagian dinding yang tebal, lapisan luar akan mengeras terlebih dahulu, sedangkan inti bagian dalam tetap cair untuk waktu yang lebih lama. Saat inti bagian dalam mengeras, itu akan menyusut, dan jika tidak ada mekanisme makan yang tepat, itu dapat menyebabkan rongga penyusutan. Untuk mencegah hal ini, kita dapat menggunakan teknik seperti riser atau overflow. Riser adalah reservoir tambahan dari logam cair yang dapat memasok inti menyusut dengan lebih banyak logam selama pemadatan.

Toleransi dan permukaan akhir

Saat merancang bagian -bagian casting yang tebal - kita harus realistis tentang toleransi dan permukaan akhir yang bisa kita capai. Casting die dapat menghasilkan bagian dengan toleransi yang relatif ketat, tetapi bagian dinding yang tebal mungkin memiliki beberapa keterbatasan. Proses penyusutan dan pendinginan dapat menyebabkan beberapa variasi dimensi, jadi penting untuk memungkinkan toleransi dalam desain.

Permukaan bagian dari bagian ini juga dipengaruhi oleh proses casting die. Secara umum, bagian cor memiliki permukaan yang halus, tetapi untuk bagian dinding yang tebal, mungkin ada beberapa cacat permukaan seperti porositas atau flash. Porositas dapat terjadi karena gas yang terperangkap selama proses casting, dan flash adalah kelebihan logam yang meremas di antara bagian mati. Kita dapat menggunakan teknik pemrosesan post posting seperti pemesinan, pemolesan, atau peledakan tembakan untuk meningkatkan permukaan akhir dan menghilangkan cacat ini.

Kontrol kualitas

Kontrol kualitas adalah bagian penting dari proses desain dan manufaktur untuk bagian casting yang tebal - dinding. Kita perlu memeriksa bagian -bagian pada berbagai tahap untuk memastikan bahwa mereka memenuhi spesifikasi yang diperlukan. Metode pengujian non -destruktif, seperti inspeksi x - ray, dapat digunakan untuk mendeteksi cacat internal seperti porositas atau retakan.

Inspeksi dimensi juga penting. Kami dapat menggunakan mesin pengukur koordinat (CMM) untuk secara akurat mengukur dimensi bagian -bagian dan memastikan bahwa mereka berada dalam toleransi yang ditentukan. Selain itu, kami dapat melakukan pengujian mekanis, seperti pengujian tarik atau pengujian kekerasan, untuk mengevaluasi sifat mekanik bagian.

Studi Kasus

Mari kita lihat beberapa contoh dunia nyata. ItuPembuka Botol Balap F1adalah bagian cast yang unik. Meskipun mungkin bukan bagian dinding yang tebal dalam pengertian tradisional, masih membutuhkan desain dan manufaktur yang cermat. Desain pembuka botol perlu dioptimalkan untuk fungsionalitas dan estetika. Proses casting die memastikan bahwa bagian ini diproduksi dengan presisi tinggi dan permukaan yang baik.

Contoh lain adalahKatup pulsa elektronik die casting. Bagian ini sering memiliki bagian dinding yang tebal, terutama di sekitar tubuh katup. Desain perlu mempertimbangkan faktor -faktor seperti aliran logam cair, laju pendinginan, dan persyaratan penyegelan. Dengan merancang bagian dengan hati -hati dan mengendalikan proses casting die, kita dapat menghasilkan katup pulsa elektronik berkualitas tinggi.

Kesimpulan

Mendesain bagian casting yang tebal - dinding casting adalah proses yang kompleks tetapi bermanfaat. Dengan mempertimbangkan dengan hati -hati pemilihan material, desain untuk castability, pendinginan dan pemadatan, toleransi dan permukaan akhir, dan kontrol kualitas, kami dapat membuat bagian yang memenuhi persyaratan spesifik pelanggan kami.

Jika Anda berada di pasar untuk bagian cor yang berkualitas tinggi, apakah mereka tebal - dinding atau tidak, saya ingin mengobrol dengan Anda. Kami memiliki keahlian dan pengalaman untuk mengambil proyek Anda dan memberikan hasil terbaik. Jangan ragu untuk menjangkau dan memulai percakapan tentang kebutuhan casting Anda.

Referensi

• Campbell, J. (2003). Casting. Butterworth - Heinemann.
• Flemings, MC (1974). Pemrosesan Solidifikasi. McGraw - Hill.
• Dossett, DJ, & Reikher, M. (2008). Die Casting Handbook: Alat untuk Caster, Desainer Die, dan Pembeli Produk Cast Die. Masyarakat Insinyur Casting Die.
